多曲面搅拌机

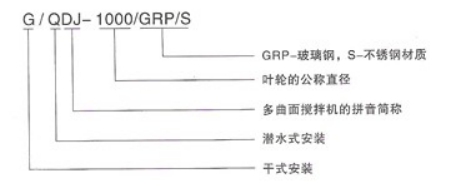

型号表示

应用范围

QSJ、QDJ型系列多曲面搅拌机广泛应用于环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合，
尤其适用于污水处理工艺中的混凝池、调节池、厌氧池、硝化池和反硝化池。

结构简介

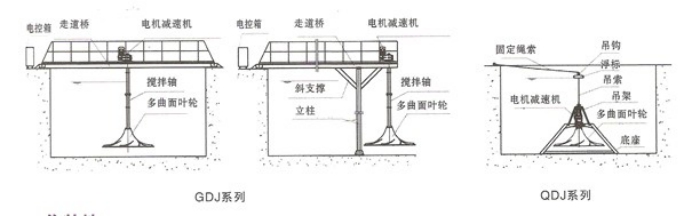

多曲面搅拌机由传动部件、叶轮、底座、吊装系统及电控组成。见图：

工作特性：
    这是一台可以创建大容量的搅拌装置，并能以较小的动力获得大面积循环、柔和的水流。

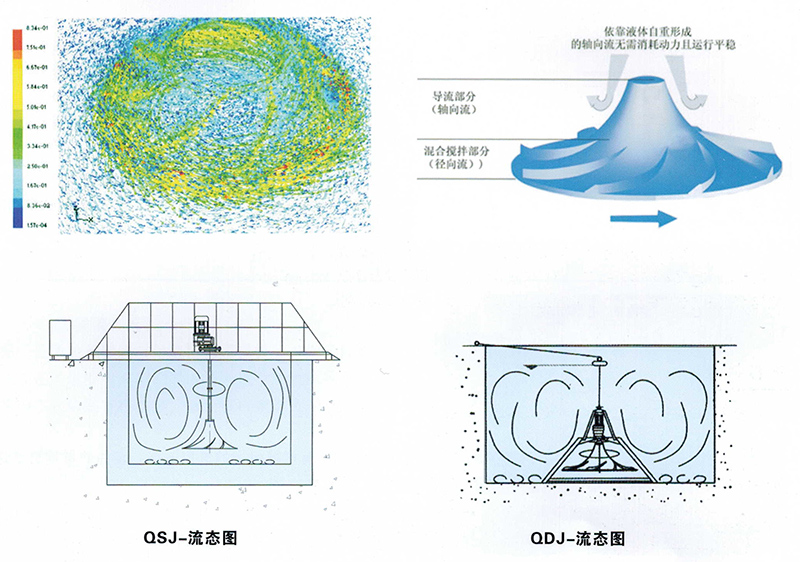

    独特的叶轮结构设计，最大限度的将流体特性与机械运动完美结合。多曲叶轮的曲面是方程为xy=b，曲线沿y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开多弧面上均匀有八条导游叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在中立加速度的条件先沿叶轮圆周方向做切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流。正是由于多曲面搅拌机叶轮的结构和特性和接近池底安装的特点，决定了它在工作中可获得理想的搅拌效果，能有效的消除搅拌死角。见下图

产品特点：
1、搅拌效果好，无搅拌死角——————流态好
2、大比表面叶轮，配备功率小—————节能
3、安装灵活、维护方便————————便捷

性能参数

叶轮材质：GRP-玻璃钢，S-不锈钢

以上参数适用于常规市政污水条件

应用选型

QSJ与QDJ的选型安全一致，两种仅仅是安装方式的不同。和其所有搅拌机械的选型一样,多曲面搅拌机的选型与现场的池型、容积、液体浓度、介质温度和PH等有关。

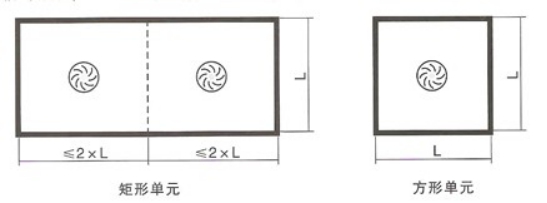

多曲面搅拌机的选型是依据每台多曲面搅拌机的有效服务面积来确定，并按照池长与池宽的比率不超过二倍的原则，可将长方形池划分为若干个相等的工作单元，以此确定搅拌机的数量。如下图：

此外对于水深超过8米或液体浓度超过规定的，在选型时应考虑加大功率或提高搅拌机的工作转速，以确保在大容量和高浓度的液体中的搅拌效果。

一般在常规工况条件下，可选用QDJ系列，在高温、高腐蚀、磨蚀性的恶劣环境下可选用QSJ系列。我公司可协助用户在特殊环境下的选型。

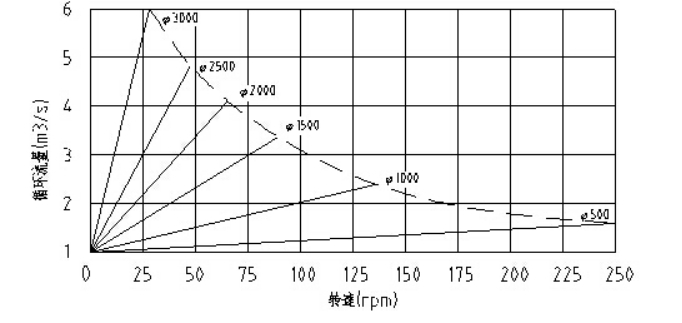

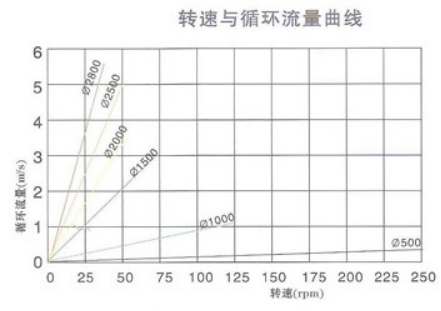

转速与循环流量曲线:

安装方式：
1.QDJ型安装方式：

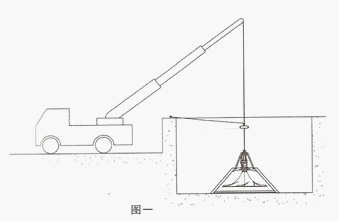

图一是通过长臂汽车吊直接将搅拌机吊入指定位置
图二是通过池边设定的走道桥利用手动卷扬吊装。

两种方式均是直接吊装，靠设备自重定位。

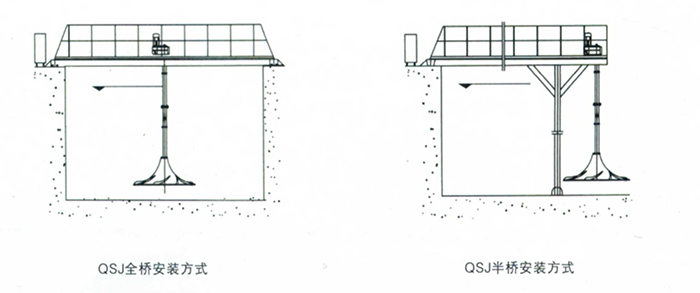

2.QSJ安装方式：

注意事项:

1 安装前由合格电工检查电机、电器，并确定转向，叶轮离池底的最小工作距离应≤300mm，且池底平整，结实，池内无建筑垃圾。

2 如果长时间设备不运行，重新启动时要防止淤积造成叶轮堵塞而烧毁马达。

3在封闭池中要考虑到叶轮的进出口尺寸。

4 注意水下电缆要固定好，防止磨损。

5 使用前应仔细阅读产品安装使用说明书。
