QJB-W系列潜水污泥回流泵

产品特点：

本公司生产的QJB-W系列潜水污泥回流泵按微扬程，大流量，高效率设计，其产品特点为：

1.微量程，大流量-QJB-W系列潜水污泥回流泵采用冲压式不锈钢潜水搅拌机作为泵送主机，叶轮转速低，比转速达到1600，机组流量大，扬程低(能达到0.5米)，非常适用于液位落差小，流量要求高的场合(如污水处理工艺中的污泥回流)。

2.无堵塞，高效率-由于回流筒体和叶轮间具有较大的流道空间，而没有狭小的空隙，且叶片为后掠型，使得介质中的各种固体颗粒，甚至是很容易缠绕的纤维类杂物，只要能进入污泥回流泵吸水口，就可以被毫无阻碍地输送出去；水力模型采用CFD流体分析软件设计，水力效率高，且叶轮与高级数潜水电机直联，机械损失小，使得QWB系列潜水污泥回流泵机组效率高。

3.全不锈钢结构，耐腐蚀性强- QJB-W系列潜水污泥回流泵采用全不锈钢结构，整机外形流畅，美观大方，零部件数少，标准化程度高。

产品用途：

主要用于市政工程、污水处理环保工程等行业，可用于排送带固体颗粒及纤维的污水、回流污泥、废水。

使用条件:

1：海拔不超过2000m，最高环境温度50摄氏度，介质的PH值在3--12之间，液体密度不超过

1150kg/m3，长期潜水运行，潜水深度一般不超过20m;

2：运行时泵不得低于最低液位，参见安装尺寸图中的“最低液位”。

3：额定电压为380V，额定频率为50HZ。在额定电压和额定频率的偏差不大于5%时，电机

才能正常运行。

4：通过泵的固体颗粒的最大直径不得大于泵体排出口直径的50%。旋转方向：从泵出水口看，叶轮为逆时针方向旋转。

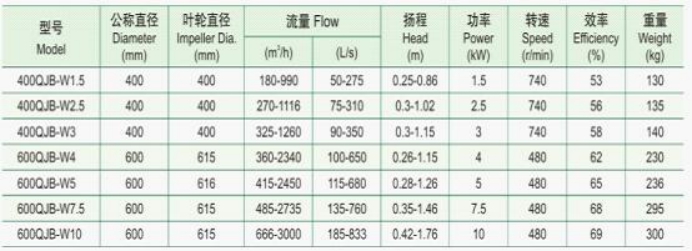

性能参数表

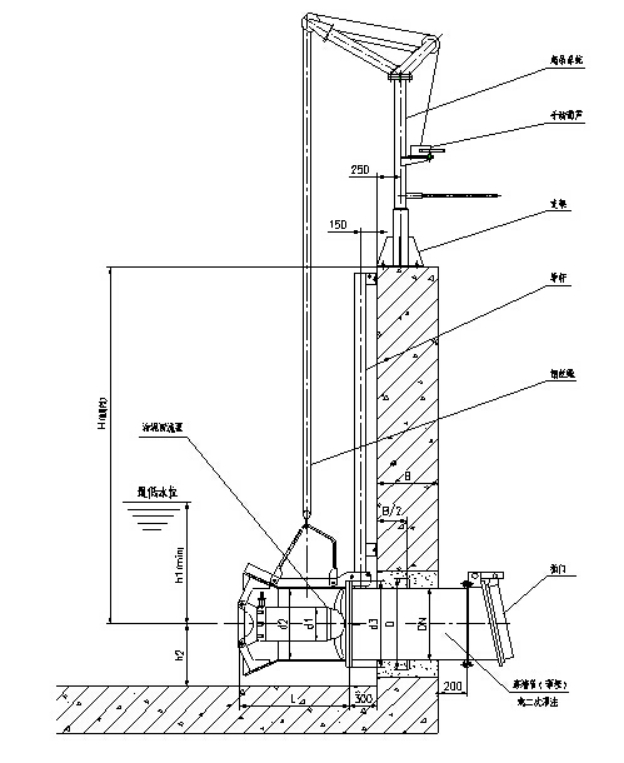

安装示意图

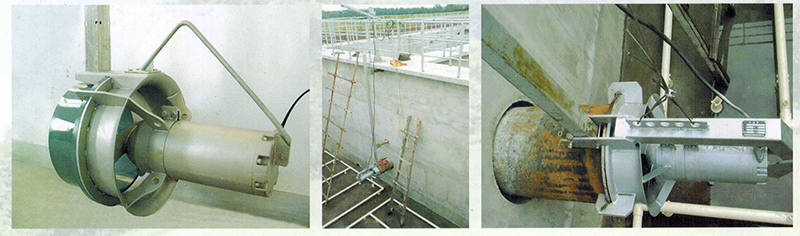

产品安装

1、正确安装使用是该泵长久，正常运转的基本保证，特别提醒用户不可大意。

2、回流泵采用自动耦合安装系统，在无需排水的状况下，不用任何机械拆卸便可迅速提升，安装方便快捷。

3、本设备除穿墙管需预埋外，导杆、起吊杆均用膨胀螺栓与池体连接，不需预埋件。

潜水污泥回流泵产品安装尺寸
